电气规范及配电箱计算
摘要
详细记录
配电箱负载计算及断路器选择
单相用电设备应均衡分配到三相上，使各相的计算负荷尽量相近，减小不平衡度。
- 如果相间负荷差异太大，会导致“零点偏移”，从而让零线（N）带较大电流。
- 三相电压不平衡时数显电笔测量的结果是怎样的呢？
- 三相电没零线也能通电？三相发电交流发电机工作原理，三相电为什么是380V，星形接法三角形接法
- 电机总是自己停，为啥啊？

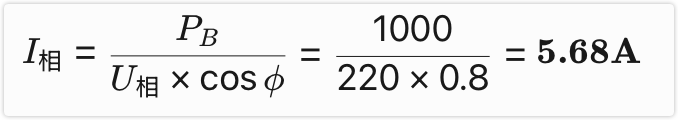

单相输入（220V）、单相输出（220V）： 输出端负载，决定了线宽、断路器的选择（假设负载为1kW）
三相输入（380V） 、单相输出（220V） （假设负载为1kW）：
- 1、算出三相，每一相的负载功率
- 2、取单相中最大的负载功率P单相max=Max（∑P单相A，∑P单相B，∑P单相C）；乘以3，转换到3相功率。
- 3、如果电路中有三相负载，将其功率相加。P三相=∑P每个三相负载
- 4、配电箱总负载（输入端需满足负载）Pj=P三相+3×P单相max
- 5、输入电流Ij=Pj/(√3×380×0.8），0.8为功率系数cosΦ的常规取值；断路器电流选择＞1.25×Ij
断路器选择
- 单相 I断路器＞1.1×单相负载电流
- 输入I断路器＞1.25×Ij
参考资料

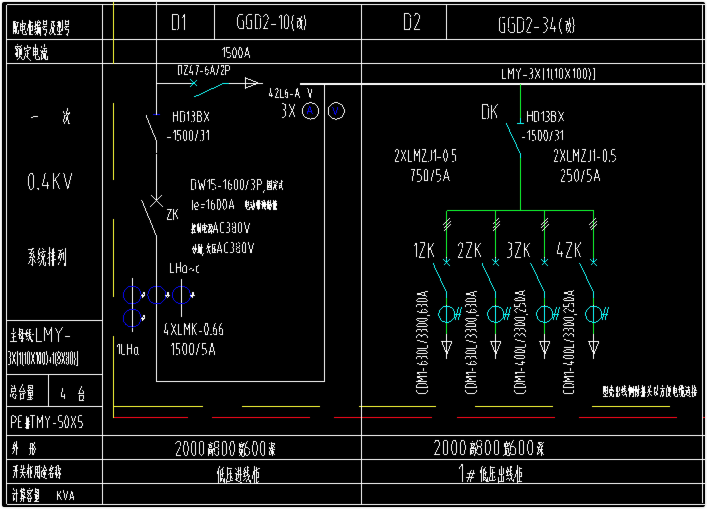

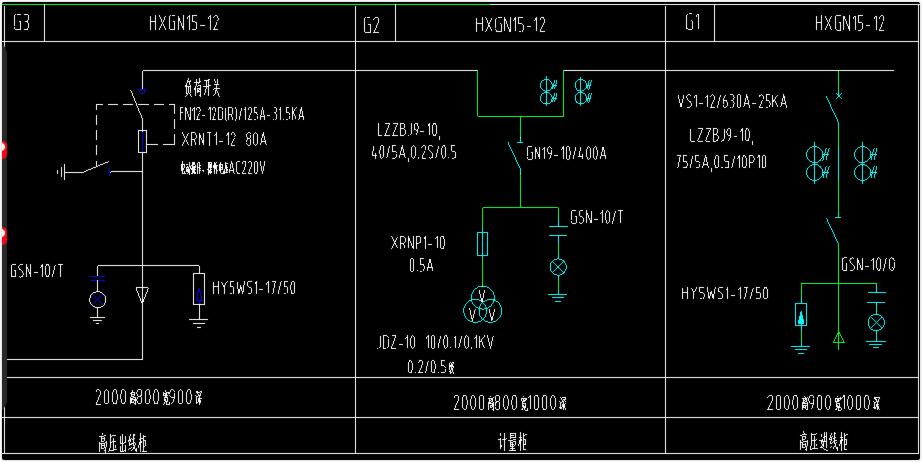

高压箱变（100\400\800kVA）

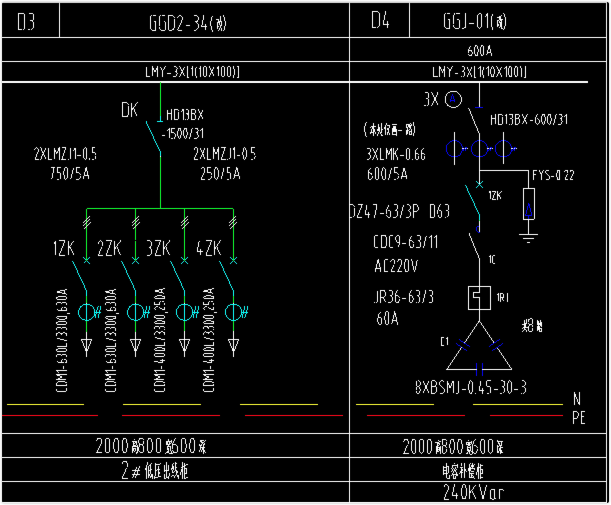

- 闸坡项目图纸：22S068-SS-DWG-I-DQ-00078箱变电气主接线图.dwg

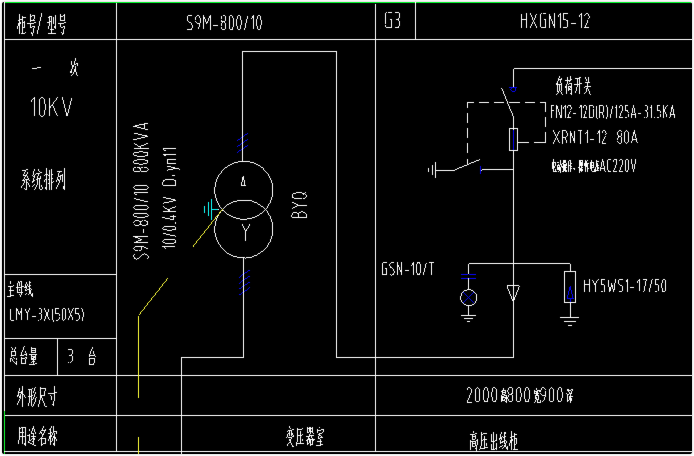

设备标注说明：800kVA箱变全图
- 其他案例：80及100KVA
参考资料
配电箱浪涌保护

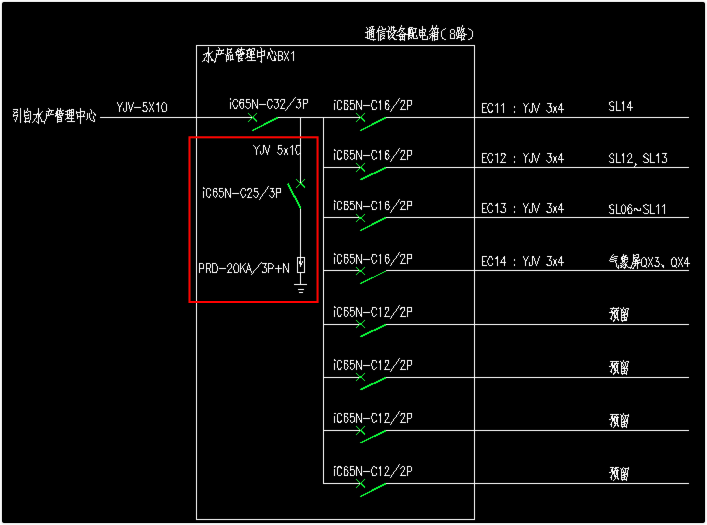

案例图纸
- 浪涌保护器：PRD-20KA/3P+N
为什么要加浪涌保护器
- 两个电极之间的电压因雷击或操作过电压而超过点火电压，间隙被击穿，则通过弧光放电释放过电压能量。冲击波过后，由分弧和灭弧室组成的灭弧系统将电弧熄灭，恢复到高阻状态以保护系统。
为什么浪涌保护器前面要加断路器（或熔断器）？参数怎么选？
- 如果浪涌保护器本身出现故障，将长时间连接（短路接地），导致电源系统短路。此时，前端熔断器（或断路器）需要及时切断接地电路，以确保电路的正常运行。
- 那么如何区分断路器或熔断器是雷击引起的短路(称为现象A）或者浪涌保护器本身损坏短路(称为现象B)
- 因为如果A被识别为B，断路器断开时，主电路会烧坏。雷电电流没有充分泄流，导致未让浪涌保护器起到保护电路的作用
- 如果B被识别为A，主电路会持续短路，导致电路烧坏。

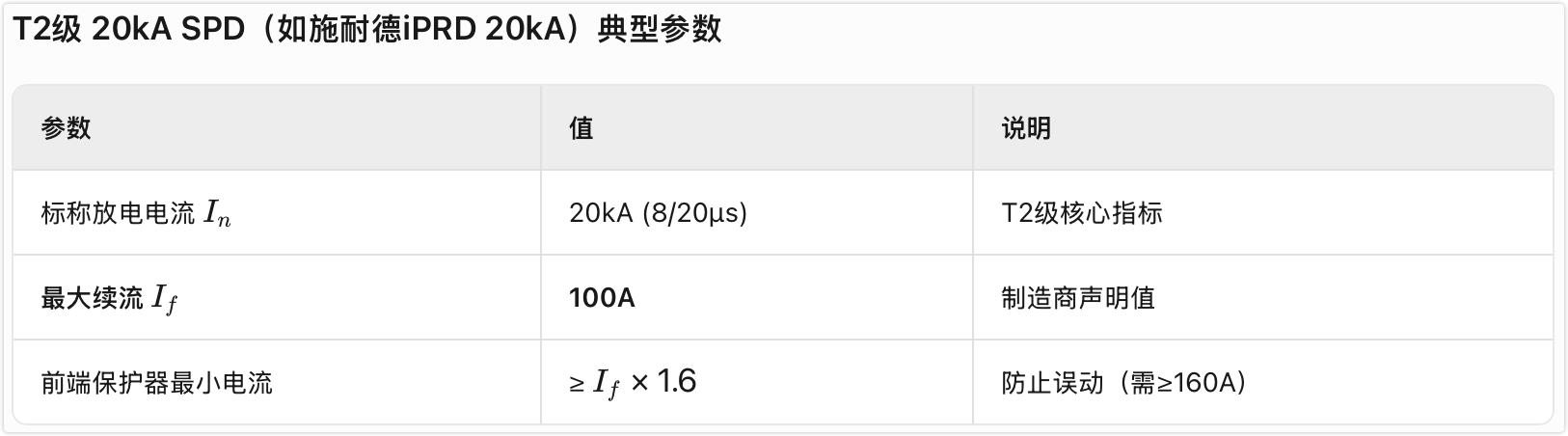

断路器参数怎么选？

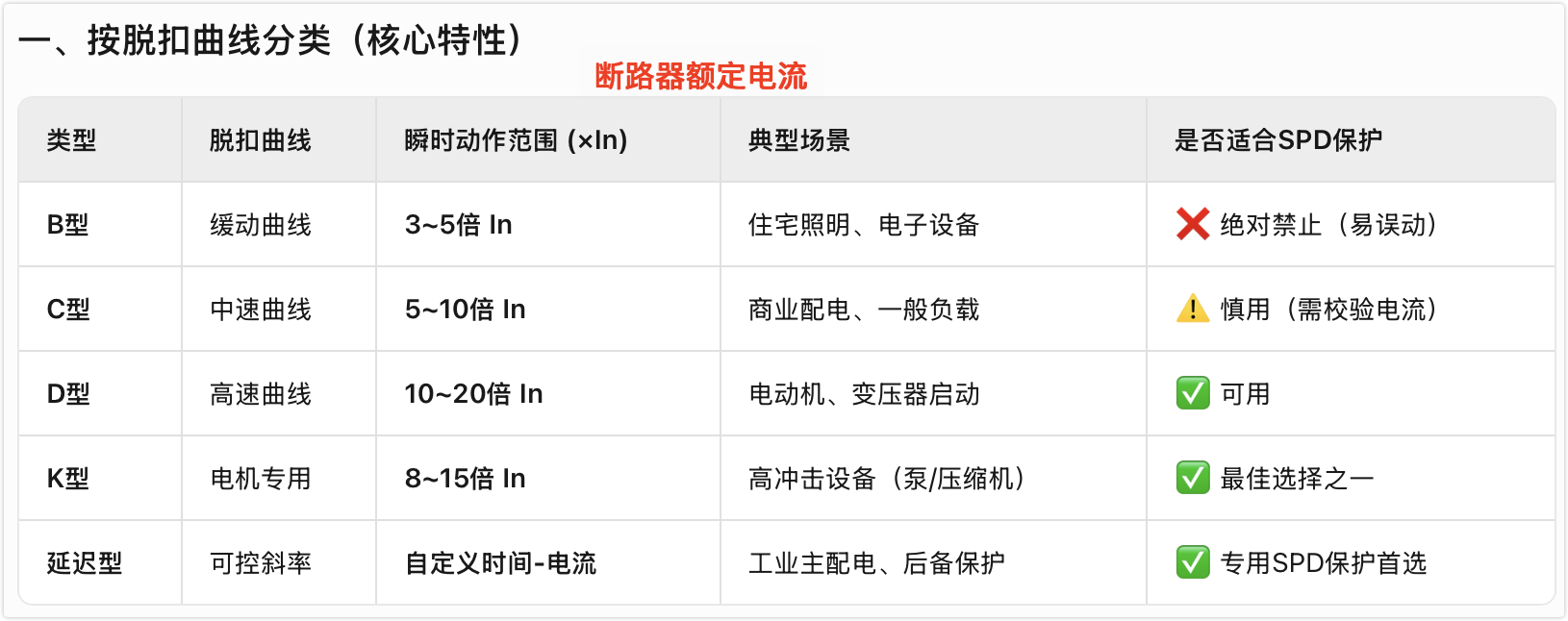

必选脱扣曲线：D型、K型或延迟型（避免B/C型）
电流
最小值： > SPD最大续流（如T2级选≥100A）；
最大值： ≤上级断路器80%（保证选择性）；
接线
- 铜导线截面积 ≥ 10mm²（减小感抗）
- 接线长度 ≤ 0.5m（降低自感电压降）。
参考链接
- 为什么浪涌保护器前面要加熔断器?
[防雷知识连载（三） SPD的原理和选型](https://www.chenzhu-inst.com/chenzhu-mobile/knowledge/783.html)
什么是工频续流？

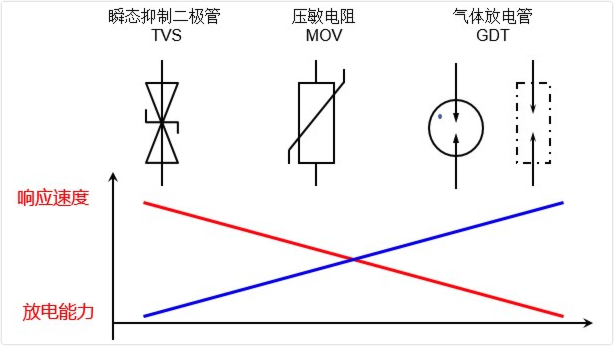

GDT（气体放电管），属于开关型元件，其开关状态取决于其内部空气是否被击穿。使用开关型元件的SPD称作开关型SPD。开关型，顾名思义，就是工作在“开”和“关”两种状态。
当电力线上的电压低于其开启电压时，其工作在“开”（高阻）的状态，当电力线电压高于其开启电压时（如电涌产生），其工作在“关”（导通）的状态，可以泄放很大的电流。开关型元件的导通状态通常是气体弧光放电的过程，因为维持弧光放电的电压只需要几十伏（通常低于电力线的额定工作电压），所以在电涌消失后，施加在SPD上的电力线电压使得弧光放电得以维持，这就是工频续流。工频续流会使得在电涌消失后，SPD无法返回到开路（高阻）状态，造成SPD发热甚至炸裂，引发火灾事故。所以开关型SPD一般只用于电源系统N-PE之间（或低压低流的信号系统中），如果要应用在电力线上，其必须具备续流遮断能力。
线缆命名规则
规则
- 用途代号（常规导线省缺）：A-安装线；B-绝缘线；C-船用电缆；K-控制电缆；N-农用电缆；R-软线；U-矿用电缆；Y-移动电缆；JK-绝缘架空电缆；M-煤矿用；ZR-阻燃型；NH-耐火型；ZA-A 级阻燃；ZB-B 级阻燃；ZC-C 级阻燃；WD-低烟无卤型。
- 导体材料：L-铝；T-铜（省缺）。
- 绝缘种类：V-聚氯乙烯；X-橡胶；Y-聚乙烯；YJ-交联聚乙烯；Z-油浸纸。
- 内护（护套）层：V-聚氯乙烯护套；Y-聚乙烯护套；L-铝护套；Q-铅护套；H-橡胶护套；F-氯丁橡胶护套。
- 特征：D-不滴流；F-分相；CY-充油；P-贫油干绝缘；P-屏蔽；Z-直流；B-扁平型；R-柔软；C-重型；Q-轻型；G-高压；H-电焊机用；S-双绞型。
- 铠装层：0-无；2-双钢带；3-细钢丝；4-粗钢丝。
- 外被层：0-无；1-纤维外被；2-聚氯乙烯护套；3-聚乙烯护套。
- 防火特性：阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。
示例

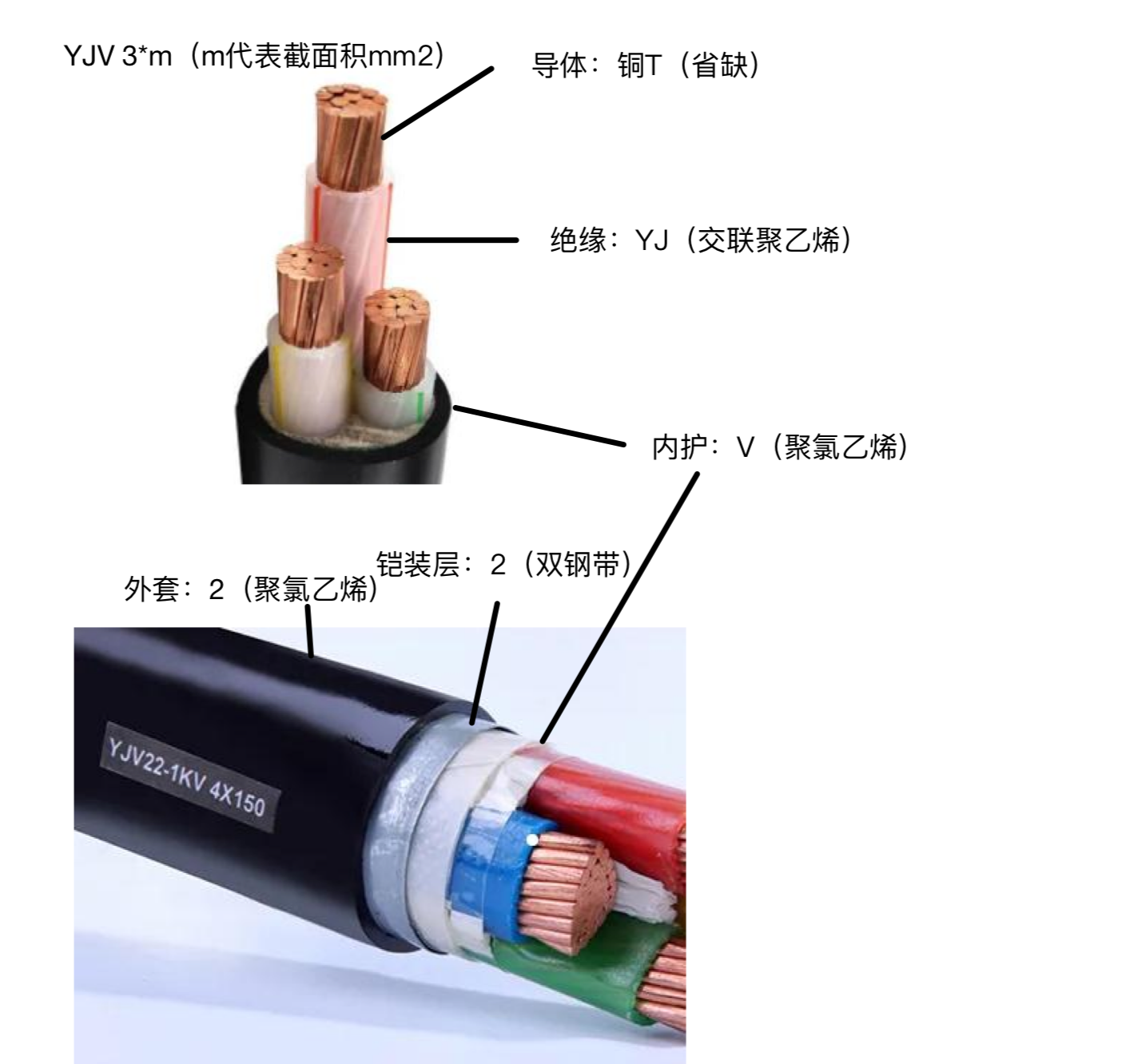

YJV与YJV22等（YJV及以上俗称电缆，对比BV俗称电线，电压等级不同）
YJV 34 与 YJV22-1kv 4150
YJLV22就是铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆。
- YJLV与YJV都不是带铠的。区分带不带铠，先看电缆型号里有无数字，再看数字是铠装层代号，还是外护层代号。

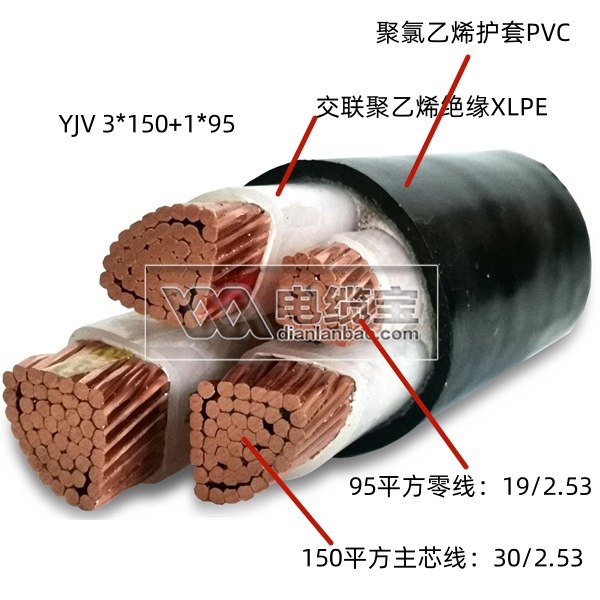

YJV3150+195
BV：分为ZR-BV 和NH-BV
- 类别是绝缘线，用字母“B”表示
- 导体材料是铜，用字母“T”表示，铜芯导体省略表示
- 绝缘材料为聚氯乙烯，用字母“V”表示
常见型号
VV：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
YJV22：铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。
KVV：聚氯乙烯绝缘聚氯乙烯护套控制电缆。
BV：铜芯聚氯乙烯绝缘电线。
RV：一般用途单芯软导体无护套电缆。
线缆载流量
压降计算
- 压降：线材两端的电压差
计算法
一、线阻-电流-压降法

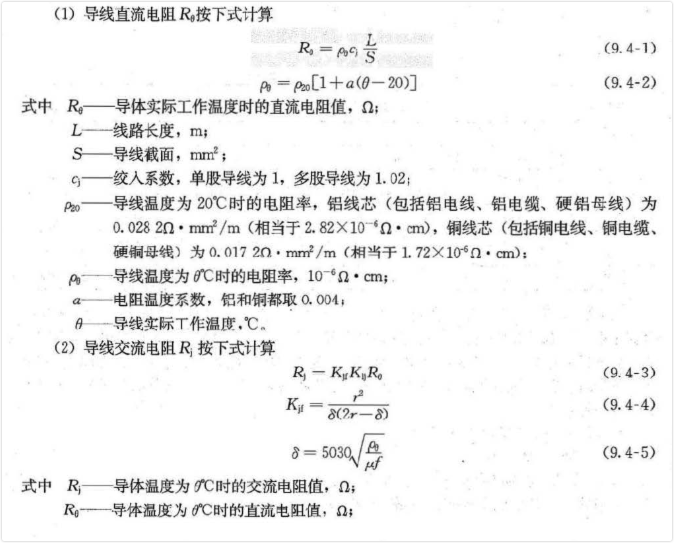

1、线缆电阻
公式

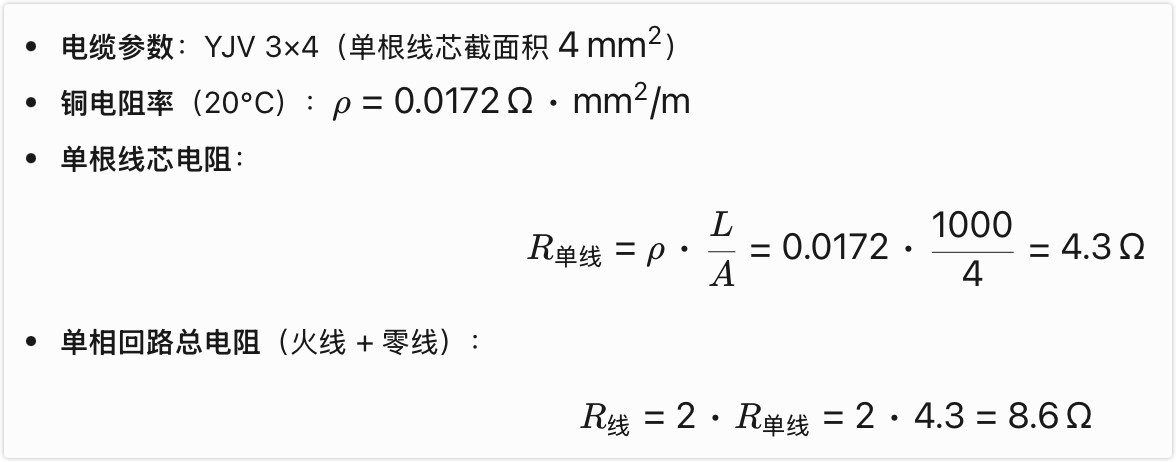

案例（1KM YJV3×4 线缆的电阻）

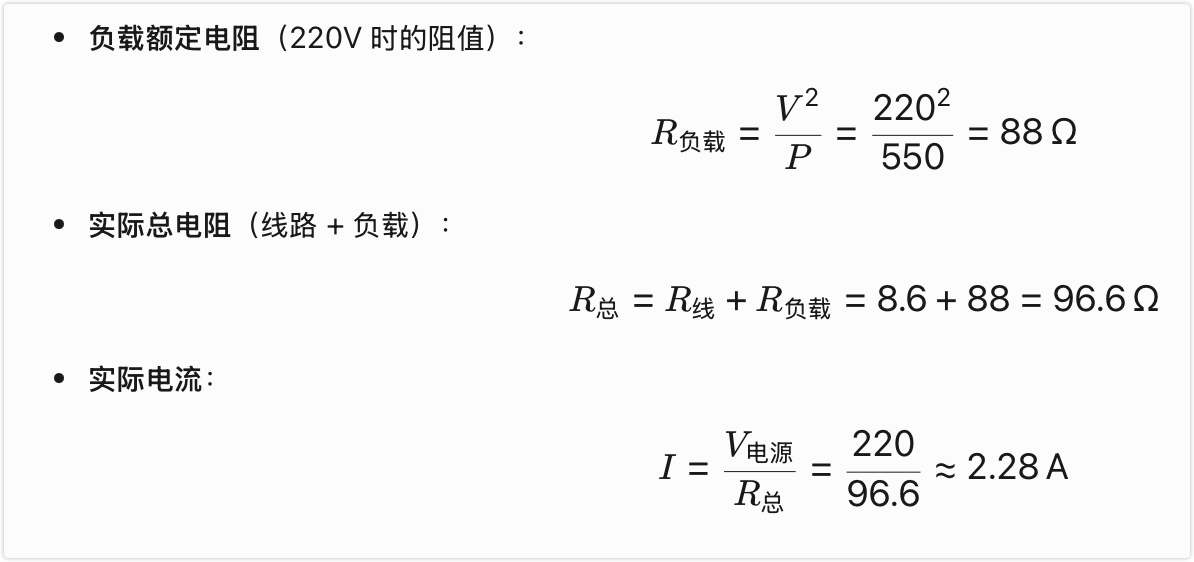

2、实际电流（220V/(R线缆+R设备，550W设备为例）

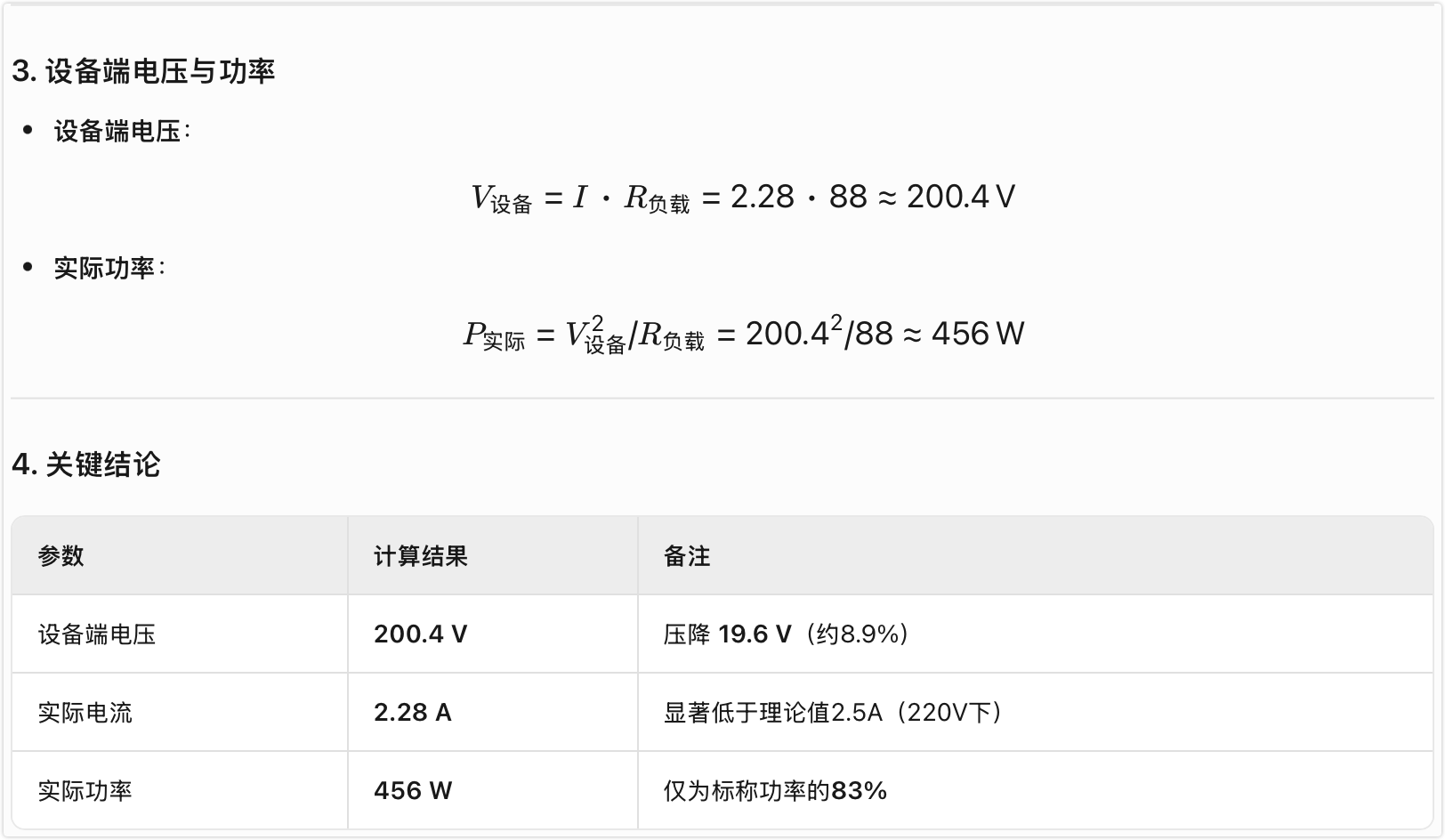

3、压降

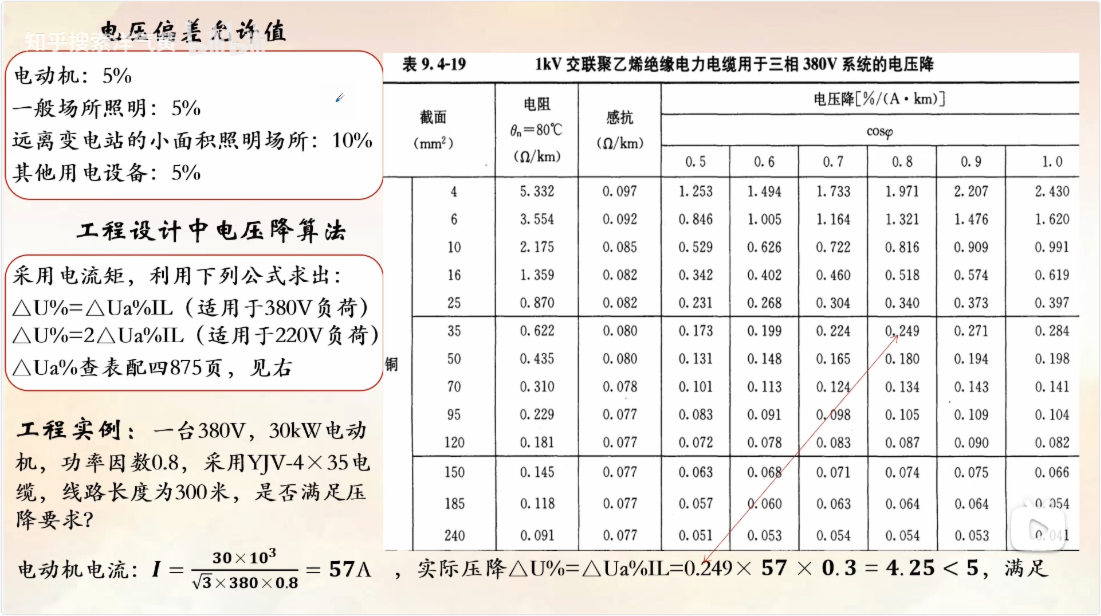

二、查表法
如果长距离供电，压降超标，可以在末端加电源适配器来使设备正常运行吗？
